电磁流量计
卫生行业应用专家，搭配最多带 4 路输入/输出的分体式变送器

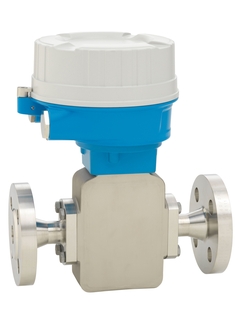

电磁流量计H 500
应用领域
- Promag H 传感器特别适用于卫生应用场合，满足食品和饮料、生命科学行业中的最高要求。与创新的分体式变送器配套使用，在苛刻工况条件下 Promag H 500 仍具有最大安装灵活性和最高操作安全性。Heartbeat Technology（心跳技术）确保始终合规，保证过程安全。
- 双向测量原理不受压力、密度、温度和粘度的影响
- 适用于食品与饮料、生命科学行业的苛刻应用
- 仪表特点
- PFA内衬
- 不锈钢传感器外壳 (3-A认证、EHEDG测试)
- 接液部件材料耐CIP、SIP清洗
- 分体式仪表，最多带4路输入/输出，卫生型过程连接，传感器外壳防护等级：IP69
- 背光显示、触摸键控制和WLAN访问
- 传感器和变送器通过标准电缆连接
优势
- 流量、温度和电导率多变量测量
- 安装灵活：提供多种卫生型过程连接
- 节能的流量测量：无节流部件，确保无压损
- 免维护：无可移动部件
- 完整查看过程信息和诊断信息：提供多种用户自定义输入/输出组合方式和现场总线
- 降低复杂性和多样性：用户自定义输入/输出功能
- 自带验证功能：内置Heartbeat Technology（心跳技术）
-
测量原理
电磁
产品标题
Specialist for hygienic applications, as remote version with up to 4 I/Os.
Dedicated to demanding applications in the food and beverage as well as in life sciences industries.传感器特点
Flexible installation concept – numerous hygienic process connections. Energy‐saving flow measurement – no pressure loss due to cross section constriction. Maintenance‐free – no moving parts.
Liner made of PFA. Sensor housing made of stainless steel (3-A, EHEDG). Wetted materials CIP, SIP cleanable.变送器特点
Full access to process and diagnostic information – numerous, freely combinable I/Os and fieldbuses. Reduced complexity and variety – freely configurable I/O functionality. Integrated verification – Heartbeat Technology.
公称口径范围
DN 2...150 (¹⁄₁₂...6⁄")
接液部件材质
内衬：PFA
电极：1.4435 (316L)、Alloy C22 2.4602 (UNS N06022)合金、钽、铂测量变量
体积流量、温度、电导率、质量流量、校正体积流量、校正电导率
最大测量误差
体积流量（标准）：±0.5 % o.r. ± 1 mm/s (0.04 in/s)
体积流量（可选）：±0.2 % o.r. ± 2 mm/s (0.08 in/s)测量范围
0.06...600 m³/h (0.015...2 650 gal/min)
最大过程压力
PN 40，Cl. 150，20K
介质温度范围
–20...+150 °C (–4...+302 °F)
环境温度范围
–40...+60 °C (–40...+140 °F)
传感器外壳材质
1.4301 (304)，耐腐蚀
传感器接线盒（标准）：铝合金AlSi10Mg涂层
传感器接线盒（可选）：1.4301 (304)、1.4409 CF3M，类同(316L)变送器外壳材质
铝合金AlSi10Mg涂层；1.4409 (CF3M)，类同316L；聚碳酸酯
防护等级
分体式传感器（标准）：IP66/67，Type 4X
分体式传感器（可选）：IP69。分体式变送器：IP66/67, Type 4X显示/操作
四行背光显示，触摸键操作（外部操作）
通过现场显示单元和调试软件设置输出
4路输出：
4...-20 mA HART（有源/无源）
4...-20 mA（有源/无源）
脉冲/频率/开关量输出（有源/无源）
继电器输出输入
状态输入
4...20 mA输入数字通信
HART、PROFIBUS PA、FOUNDATION Fieldbus、Modbus RS485、Profinet、Ethernet/IP、OPC-UA
电源
24 VDC
100...230 VAC
100...230 VAC / 24 VDC（非危险区）防爆认证
ATEX、IECEx、cCSAus、INMETRO、NEPSI、EAC
产品安全性
CE认证、C-tick认证、EAC认证
功能安全性
功能安全遵循IEC 61508标准，允许在IEC 61511标准规定的安全应用中使用
计量认证和证书
在认证标定装置上执行标定（符合ISO/IEC 17025标准）
Heartbeat Technology（心跳技术）符合ISO 9001:2008标准章节7.6 a的溯源校验要求（TÜV认证）船级认证和证书
LR approval, DNV GL approval, ABS approval, BV approval
压力认证和证书
PED、CRN
材料证书
3.1材料证书
卫生型认证和证书
EHEDG、3-A，内衬和密封圈符合FDA认证
-
-
-
卫生型认证和证书
EHEDG、3-A，内衬和密封圈符合FDA认证
