电磁流量计
配备操作简便的一体式变送器，卫生行业应用专家

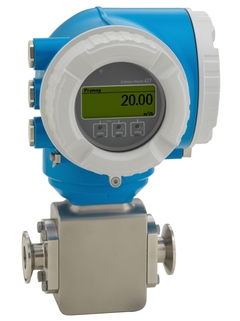

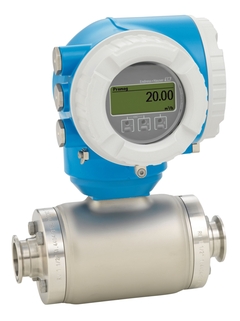

电磁流量计H 300
应用领域
- Promag H 传感器特别适用于卫生应用场合，满足食品和饮料、生命科学行业中的最高要求。与一体式变送器配套使用，Promag H 300 操作灵活，系统集成便捷：在仪表的同一侧接线、远程显示、改进的连接方式。Heartbeat Technology（心跳技术）始终确保合规性和过程安全性。
- 双向测量原理不受压力、密度、温度和粘度的影响。
- 适用于食品与饮料、生命科学行业中的苛刻应用。
- 仪表特点
- PFA内衬
- 不锈钢传感器外壳 (3-A认证、EHEDG测试)
- 接液部件材料耐CIP、SIP清洗
- 一体式卫生型双腔室外壳，IP69，最多带3路输入/输出
- 背光显示、触摸键控制和WLAN访问
- 提供分离型显示单元
优势
- 安装灵活：提供多种卫生型过程连接
- 节能的流量测量：无节流部件，确保无压损
- 免维护：无可移动部件
- 完整查看过程信息和诊断信息：提供多种用户自定义输入/输出组合方式和现场总线
- 降低复杂性和多样性：用户自定义输入/输出功能
- 自带验证功能：内置Heartbeat Technology (心跳技术)
-
测量原理
电磁
产品标题
Specialist for hygienic applications with a compact, easily accessible transmitter.
Dedicated to demanding applications in the food and beverage as well as in life sciences industries.传感器特点
Flexible installation concept – numerous hygienic process connections. Energy‐saving flow measurement – no pressure loss due to cross section constriction. Maintenance‐free – no moving parts.
Liner made of PFA. Sensor housing made of stainless steel (3-A, EHEDG).变送器特点
Full access to process and diagnostic information – numerous, freely combinable I/Os and fieldbuses. Reduced complexity and variety – freely configurable I/O functionality. Integrated verification – Heartbeat Technology.
Wetted materials CIP, SIP cleanable. Compact hygienic dual-compartment housing with IP69 and up to 3 I/Os. Backlit display with touch control and WLAN access.公称口径范围
DN 2...150 (¹⁄₁₂...6⁄")
接液部件材质
内衬：PFA
电极：1.4435 (316L)、Alloy C22 2.4602 (UNS N06022)合金、钽、铂测量变量
体积流量、温度、电导率、质量流量、校正体积流量、校正电导率
最大测量误差
体积流量（标准）：±0.5 % o.r. ± 1 mm/s (0.04 in/s)
体积流量（可选）：±0.2 % o.r. ± 2 mm/s (0.08 in/s)测量范围
0.06...600 m³/h (0.015...2 650 gal/min)
最大过程压力
PN 40，Cl. 150，20K
介质温度范围
–20...+150 °C (–4...+302 °F)
环境温度范围
–40...+60 °C (–40...+140 °F)
传感器外壳材质
1.4301 (304)，耐腐蚀
变送器外壳材质
卫生型变送器设计：铝合金AlSi10Mg涂层；1.4409 (CF3M)，类同316L；不锈钢
防护等级
IP66/67，type 4X
IP69显示/操作
四行背光显示，触摸键操作（外部操作）
通过现场显示屏和调试软件设置
提供分离型显示单元输入
状态输入
4...20 mA输入数字通信
HART、PROFIBUS PA、FOUNDATION Fieldbus、Modbus RS485、Profinet、Ethernet/IP、OPC-UA
电源
24 VDC
100...230 VAC
100...230 VAC / 24 VDC（非危险区）防爆认证
ATEX、IECEx、cCSAus、INMETRO、NEPSI、EAC
产品安全性
CE认证、C-tick认证、EAC认证
功能安全性
功能安全遵循IEC 61508标准，允许在IEC 61511标准规定的安全应用中使用
计量认证和证书
在认证标定装置上执行标定（符合ISO/IEC 17025标准）
Heartbeat Technology（心跳技术）符合ISO 9001:2008标准章节7.6 a的溯源校验要求（TÜV认证）船级认证和证书
LR approval, DNV GL approval, ABS approval, BV approval
压力认证和证书
PED、CRN
材料证书
3.1材料证书
卫生型认证和证书
卫生认证：3-A、EHEDG；密封圈：符合FDA认证
