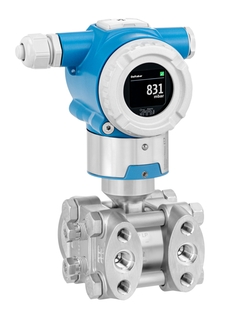

Deltabar PMD50 —— 差压变送器
E+H差压变送器，带金属膜片传感器，适用于液体和气体的差压监测，以及液体的液位和流量测量
E+H差压变送器，带金属膜片传感器，适用于液体和气体的差压监测，以及液体的液位和流量测量
差压变送器PMD50
Deltabar PMD50 差压变送器｜Endress+Hauser 恩德斯豪斯
（E+H 差压变送器、PMD50、Deltabar PMD50、恩德斯豪斯差压变送器、HART 差压变送器、工业差压液位流量变送器）
产品简介
Deltabar PMD50 差压变送器是 E+H（恩德斯豪斯）新一代金属膜片差压测量仪表，两线制 4‑20mA+HART7 通讯，广泛用于工业现场差压测量、储罐液位测量、节流装置流量测量、过滤器压差监测，适配液体、气体、蒸汽介质恩德斯豪斯。PMD50 针对流程工业标准工况优化，调试向导简单易用；可搭配隔膜密封组件，解决高温、强腐蚀、高粘度介质测量难题，化工、热电、水处理、油气、制药行业大量使用，支持 SIL2 功能安全应用，是工业自动化项目常用进口差压变送器。
产品核心优势
- 引导式调试向导：内置操作向导，无需复杂手册，现场快速组态调试，降低仪表维护工作量。
- IEC61508 功能安全认证 SIL2，满足联锁安全回路的项目选型要求，设备可靠性高恩德斯豪斯。
- 硬件按键 + 软件双重写保护，有效避免现场误操作修改参数，保障生产稳定。
- 可选预装配阀组（三阀组 / 五阀组），出厂完成压力、泄漏测试，减少现场焊接与试压工作，缩短安装工期。
- 高测量精度、优秀长期稳定性，标准版精度 0.065%，铂金版最高可达 0.055%，适合高精度工艺控制点。
- 丰富接液材质可选，316L、哈氏合金 C‑276 (Alloy C)、镀金膜片，适配腐蚀介质工况；可配套 E+H 全套隔膜密封系统拓展高温工况‑70℃~+400℃测量范围Endress+Ha...。
- 支持 NAMUR NE43 报警标准，支持自定义容器曲线，可实现异形罐体体积、质量换算。
完整技术参数
测量性能
- 测量变量：差压 ΔP，可实现液位、流量、压差监测
- 测量量程：100 mbar ~ 40 bar；最大静态耐压 250 bar；量程比 20:1BDIH Downl...
- 参考精度：标准版≤±0.065%；Platinum 铂金版≤±0.055%
- 长期稳定性：0.1% URL / 每年；0.2% URL /5 年
- 响应时间：＜100 ms；阻尼 0‑999s 可软件设置，出厂默认 1s
温度范围
- 标准本体过程温度：‑40℃ ~ +110℃
- 配隔膜密封系统：‑70℃ ~ +400℃
- 环境工作温度：‑40℃ ~ +85℃
电气参数
- 输出信号：两线制 4‑20mA + HART7，支持 NAMUR NE43 报警输出
- 供电电压：非防爆 / 隔爆 Exd / 增安 Exe：DC 10.5 ~ 35V本安 Exi 防爆：DC 10.5 ~ 30V
接液部件材质
- 过程膜片：316L 不锈钢、哈氏合金 C‑276 (Alloy C)、镀金膜片可选
- 外壳材质：铝合金外壳 / 316L 不锈钢外壳可选
- 密封垫片：PTFE、FKM、EPDM、FFKM 可选
过程连接
- 螺纹接口：NPT1/4，M20×1.5 等标准接口；支持法兰、隔膜密封安装
- 可直接配套预装三阀组、五阀组供货
防护与认证
- 防护等级：IP67
- 防爆认证：ATEX、IECEx、NEPSI 国内防爆、FM 认证（本安、隔爆）
- 材质证书：EN10204‑3.1 材质证明；支持 NACE MR0103/MR0175 抗硫化氢工况
- 功能安全：SIL2 IEC61508
典型应用场景
- 储罐、反应釜差压法液位测量（敞口罐、密闭罐）
- 孔板、喷嘴、文丘里等节流装置差压流量测量
- 过滤器、换热器压差监测，判断滤芯堵塞状态
- 管道气体、液体、蒸汽差压工艺测量
- 高温、强腐蚀介质（搭配隔膜密封）工况
- 化工、电力、水处理、油气、制药、冶金流程工业自动化项目
配套配件：LCD 现场显示模块、预装配阀组、隔膜密封系统、HART 手操器调试。
