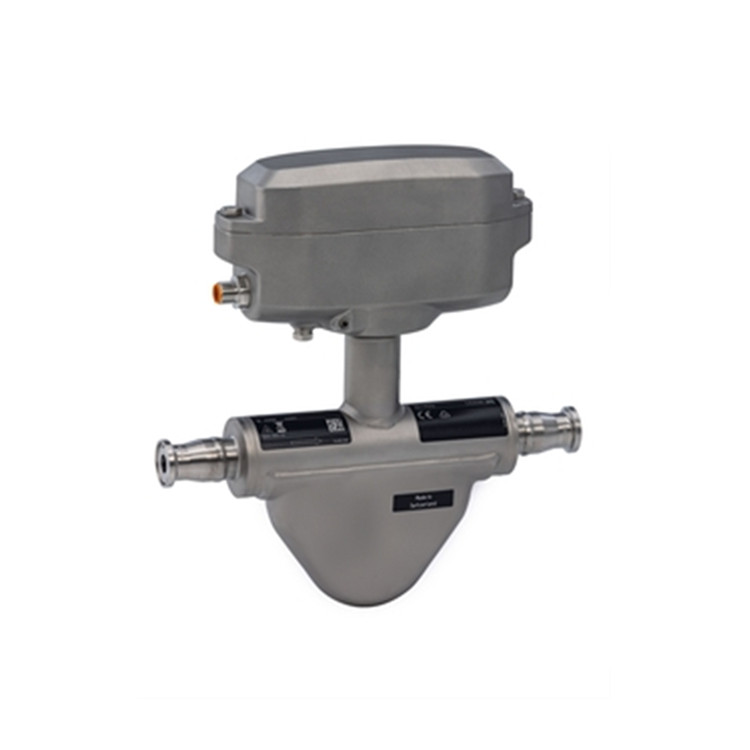

E+H 科里奥利流量计 Dosimass
性能特点
- 稳定的灌装性能——在短灌装时间内实现高测量精度和重复性
- IO-Link 支持实时数字通信，便于调试并确保数据持续可用
- 更少的测量点——可进行多变量测量（流量、密度、温度）
- 紧凑型设计，优化机器占地面积
- 集成配料功能——流量计即可实现灌装过程管理
- 可进行原位清洗 (SIP) 和原位清洗 (CIP)
可选功能与配件
10个盖垫片套件，Dosimass——订货号：71635598
Commubox FXA291（硬件）——订货号：51516983
FXA291 Dosimag/Dosimass 适配器（已包装）——订货号：71035809
RKWTN8-56/5 P92 连接线，5米——订货号：50107895
M12x1 8针转4针4线适配器套装，0.2米——订货号：71703755
传感器支架套件——订货号：71392563
Dosimass，D8AB——订货号：D8AB-
技术参数
|
产地 |
瑞士 |
|
测量原理 |
科里奥利 |
|
公称直径范围 |
DN 1 至 40 (1⁄2₄ 至 1½”) |
|
接触介质 |
|
|
测量管 |
1.4435 (316/316L) (DN 1 至 4 mm (1⁄2₄ 至 1⁄₈”) |
|
|
1.4539 (904L) (DN 8 至 40 mm (3⁄₈ 至 1½”) |
|
过程连接 |
1.4435 (316/316L) (DN 1 至 4 mm (1⁄2₄ 至 1⁄₈”) |
|
|
1.4539 (904L) (DN 8 至 40 mm (3⁄₈ 至 1½”) |
|
测量变量 |
质量流量、密度、温度、体积流量 |
|
测量误差max. |
|
|
质量流量（液体） |
±0.15 % |
|
密度（液体） |
±0.0005 g/cm³ |
|
测量范围 |
0 至 45 000 kg/h (0 至 1654 lb/min) |
|
过程压力max. |
PN 40 |
|
介质温度范围 |
-40 至 +130 °C (-40 至 +266 °F) |
|
|
允许在 150 °C 下工作 1 小时 |
|
环境温度范围 |
-20 至 +60 °C (-4 至 +140 °F) |
|
传感器外壳材质 |
不锈钢，1.4404 (316/316L) (DN 1 至 4 mm (½ 至 ½)) |
|
|
不锈钢，1.4301 (304) (DN 8 至 40 mm (¾ 至 1½)) |
|
变送器外壳材质 |
不锈钢，1.4409 (CF3M) |
|
显示/操作 |
不支持本地操作 |
|
|
可通过操作工具进行配置 |
|
输出 |
脉冲/频率/开关输出（被动式） |
|
输入 |
无 |
|
数字通信 |
Modbus RS485，IO-Link |
|
电源 |
DC 20 至 30 V |
|
防护等级 |
IP67，Type 4X，允许在污染等级 4 级的工况下使用 |
|
介质压力范围 |
max.40 bar (580 psi)，取决于过程连接 |
产品应用
这款轻巧型传感器提供三种电子版本：
脉冲/频率/状态版本，适用于灌装应用，操作简便经济
智能脉冲版本，配备 IO-Link，可实现连续数字通信，方便调试和文档记录，实时获取过程数据，优化灌装条件并进行预测性维护
集成批次控制版本，通过 Modbus RTU 实现动态滴漏校正，适用于灌装控制
