恩德斯豪斯溶解氧传感器COS61D-AAA1A3的性能参数解析
荧光淬灭法测量原理，采用或不采用 Memosens 通信协议的数字式荧光法溶解氧传感器
应用
• 污水处理厂
• 在活性污泥池中进行溶解氧测量和调节，实现高效生物净化过程
• 污水处理厂出水口中的氧浓度监测
• 水质监测
用作水质指标，例如：河水、湖水或海水中的溶解氧测量 • 水处理
用于状态监控的溶解氧测量，例如：饮用水(富氧、腐蚀保护等) • 渔场
优化活性和增长条件的溶解氧测量和调节
优势
• 采用荧光淬灭法测量原理：
• 低维护需求
• 高可用性
• 传感器自带数字信号处理功能：
• 传感器内保存有标定参数
• 与变送器进行数字通信，高电磁兼容安全防护等级
• 更长维护间隔时间，高长期稳定性
• 配备智能自监测功能，测量值始终准确可靠
• 无最小介质流量要求，满足静水测量要求
• COS61D 数字式传感器，连接 Liquiline 变送器：
• 即插即用：采用 Memosens 技术，安全数据通信
• 可选配 M12 插头，快速连接变送器
• COS61 模拟式传感器，连接 Liquisys 变送器：
• 兼容 COS31，连接 COM2x3W 变送器使用：测量点轻松升级改造为荧光法测 量系统
• 兼容 COS41，通过转换套件连接 COM2x3D 变送器使用
功能与系统设计
测量原理 传感器结构
氧敏感分子（记号体）集成在光学活性层（荧光层）中。
荧光层、光学隔离层和保护层依次叠加在载板上。保护层直接接液。 传感器光学部件位于载板下方，即荧光层下方。
测量过程（淬灭原理）
传感器插入至介质中时，介质和荧光层之间迅速建立氧分压平衡。
1. 传感器光学部件向荧光层发出绿色光脉冲信号。
2. 记号体发出红色光脉冲信号进行响应。
响应信号的持续时间和强度与氧浓度和氧分压直接相关。 在无氧介质中响应信号持续时间长，信号强度强。
氧分子掩蔽记号体分子。因此响应信号持续时间变短，信号强度变弱。
测量结果
‣ 传感器返回的信号与介质中的溶解氧浓度相关。
可以固定设置大气压力，或者通过其他传感器输入大气压力。传感器内部自动记录介质温度。溶 解氧计算过程中将考虑这两项参数。
传感器输出温度和氧分压测量值，以及原始测量值。原始测量值等于荧光衰减时间，在空气中约 为 20 μs，在无氧介质中约为 60 μs。
获取最优测量结果
1. 在标定过程中，在变送器中输入当前大气压力。
2. 如果无法在空气 100% rH 条件下执行测量： 输入当前湿度。
3. 测量高含盐量介质时： 输入盐度。
4. 测量单位为%Vol 或%SAT 时：
还需要在测量模式下输入当前工作压力。
• Memosens 的《操作手册》BA01245C
适用 Liquiline CM44x/P/R、Liquiline System CA80XX 和 Liquistation CSFxx 系列的所有变 送器、分析仪和采样仪
• Liquisys COM2x3 的《操作手册》BA00199C

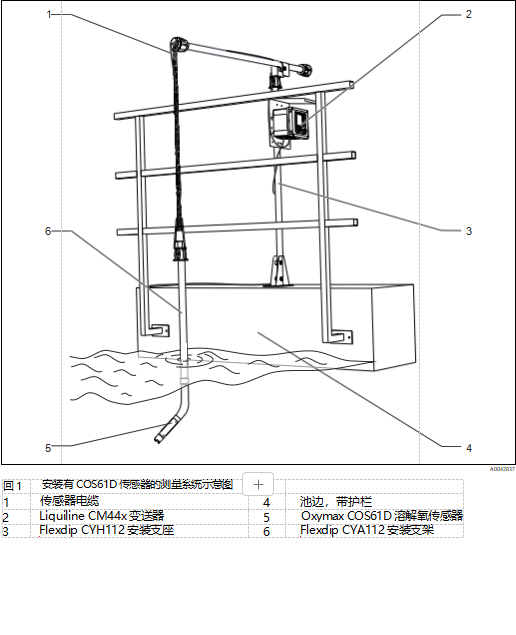

测量系统 COS61D
整套测量系统包括：
• Oxymax COS61D 溶解氧传感器
带整体电缆（配备线鼻子或 M12 插头，取决于具体订购型号）
• Liquiline CM44x 多通道变送器
• 安装支架，例如 COA250 流通式安装支架、CYA112 浸入式安装支架或 COA451 可伸缩式安装 支架
可选：
• 浸入式安装的 Flexdip CYH112 安装支座
• CYK11 延长电缆，连接接线盒
• 清洗系统

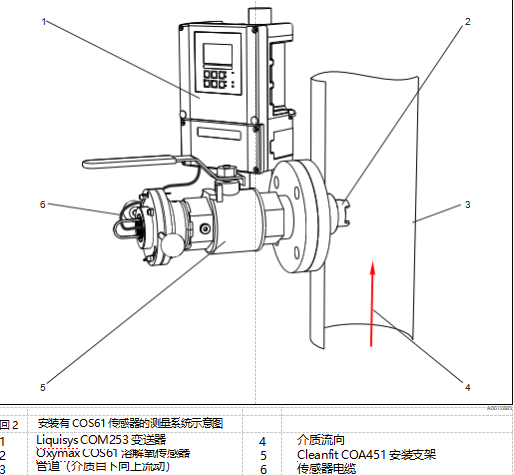

COS61
整套测量系统包括：
• Oxymax COS61 溶解氧传感器
• 变送器，例如 Liquisys COM2x3-W
• 传感器电缆
• 安装支架，例如 COA250 流通式安装支架、CYA112 浸入式安装支架或 COA451 可伸缩式安装 支架
可选：
• 浸入式安装的 Flexdip CYH112 安装支座
• VS 接线盒（连接延长电缆）
• 清洗系统
输入
|
测量变量 |
溶解氧[mg/l、µg/l、ppm、ppb、% SAT 或 hPa] |
测量范围 20 °C (68 °F)和 1013 hPa (15 psi)条件下的测量范围
与 Liquiline CM44x、CM44xR、CM44P 或 Liquisys COM2x3-W 搭配使用：
• 0...20 mg/l
• 0...400 hPa
• 0...200 % SAT
电源
电气连接 COS61D
电气连接
COS61D-AAA1A3将传感器电缆直接连接至变送器基本模块的接线端子上
连接至机柜盘装型设备
|
接线端子 COM223 变送器 |
传感器，整体电缆连接（OMK） |
传感器，TOP68 插头连接（CYK71） |
||
|
线芯 |
分配 |
线芯 |
分配 |
|
|
87 |
YE（黄） |
+UB |
YE（黄） |
+UB |
|
0 |
GN（绿） |
0 V |
WH（白） |
0 V |
|
96 |
PK（粉） |
数字通信信号 |
GN（绿） |
数字通信信号 |
|
97 |
BU（蓝） |
数字通信信号 |
BN（棕） |
数字通信信号 |
|
88 |
BN（棕） |
-UB |
同轴（内部） |
-UB |
1. 拆下电缆上的 SXP 插头（连接变送器的端口！）。
2. 参见电缆线芯分配和 Liquisys COM223-WX/WS 变送器的接线端子对应信息表。
注意：电缆分配取决于传感器型号（整体电缆连接或 TOP68 插头连接）。
性能参数
响应时间 在参考操作条件下，从空气到氮气：
t90：60 秒
|
最大测量误差 1) |
COS61D 测量范围 < 12 mg/l 12 mg/l...20 mg/l COS61 测量范围 < 12 mg/l 12 mg/l...20 mg/l |
最大测量误差 0.01 mg/l 或读数值的±1 % 读数值的±2%
最大测量误差 0.02 mg/l 或读数值的±1 % 读数值的±2% |
|
重复性 |
最大量程的±0.5 % |
|
环境条件
环境温度范围 –20 … 60 °C (–4 … 140 °F)
相对湿度：95%，无冷凝
|
储存温度范围 |
–20 … 70 °C (–4 … 158 °F) 相对湿度：95%，无冷凝 |
防护等级 COS61D
IP 68（测试条件：10 m (33 ft)水柱，25 °C (77 °F)时，超过 30 天）
COS61
• 整体电缆型：
IP 68（测试条件：10 m (33 ft)水柱，25 °C (77 °F)时，超过 30 天）
• Top68 插头型：
IP 68（测试条件：1 m (3.3 ft)水柱，50 °C (122 °F)时，超过 7 天）
|
电磁兼容性 |
COS61D 干扰发射和抗干扰能力符合 EN 61326: 2005、Namur NE 21:2007 标准 COS61 干扰发射和抗干扰能力符合 EN 61326: 1997 / A1: 1998 标准
过程条件 |
|
过程温度范围 |
–5...+60 ˚C (20...140 ˚F) |
|
过程压力范围 |
环境压力范围：1...10 bar (14.5...145 psi)（绝压值）

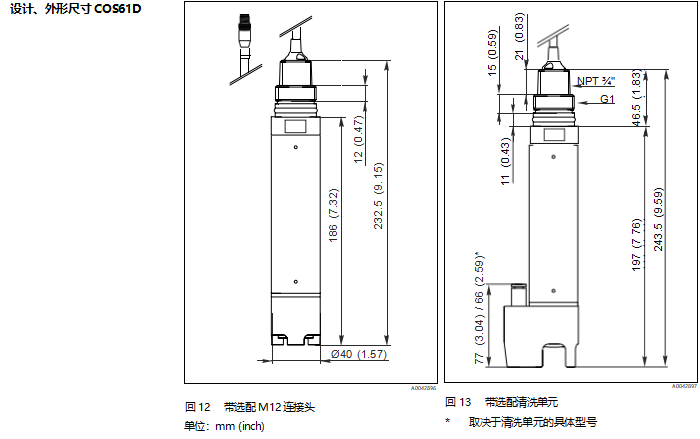

机械结构
|
|
重量 |
带 7 m (23 ft)电缆： 带 15 m (49 ft)电缆： 带 TOP68 插头连接： |
0.7 kg (1.5 lbs) 1.1 kg (2.4 lbs) 0.3 kg (0.66 lbs)，取决于型号 |
材质 接液部件
荧光帽 PVC / POM
|
过程连接 |
COS61D G1、NPT 3/4" COS61 G1 |
|
|
传感器电缆 |
COS61D 屏蔽四芯整体电缆 COS61 屏蔽七芯整体电缆，或带 4 根控制线芯的双层屏蔽同轴电缆 |
（带 TOP68 插头） |
|
变送器连接电缆 |
COS61D • 接线端子连接、末端套圈 • 可选：M12 连接头 COS61 • SXP 连接头（现场设备） • 接线端子连接（盘装型仪表） |
|
|
最大电缆长度 |
最大 100 m (330 ft)，含延长电缆 |
|
温度补偿 内部
