PH电极CPS11D-7BA21替代型号CPS11E-AA7BAA2
PH电极CPS11D-7BA21已经停产，现在由CPS11E-AA7BAA2完全替代。公司现货充足，保证原厂正品，欢迎客户咨询洽谈~
PH电极CPS11E-AA7BAA2应用
• 长期监测或稳定工况下的限值监控
• 化工行业（强酸/强碱应用）、塑料化工行业、纸浆和造纸行业
• 电厂（例如烟气净化），石油和天然气
• 垃圾焚烧厂
• 水和污水处理
• 锅炉给水和冷却水
• 井水和饮用水
• 所有工业和市政水处理厂
通过 ATEX、IECEx、CSA C/US、NEPSI、JPN 和 INMETRO 认证，允许在防爆 0 区、防爆 1 区和防爆 2 区中使用。
优势
• 采用大面积环状 PTFE 隔膜，低维护工作量，坚固耐用
• 最大耐压 17 bar (246.5 psi)（绝压）
• 玻璃覆膜适用标准应用（A 型）
• 玻璃覆膜适用强碱性工况（B 型）
• 玻璃覆膜适用测量含氢氟酸介质（F 型）
• 自带 NTC 30K 温度传感器，有效进行温度补偿
• 可选：测量低电导率介质（参比系统 AS，带盐桥）
• 可选：抗毒性参比系统，带增强型离子阱（参比系统 TA）
Memosens 技术的其他优势
• 非接触式感应信号传输方式，最高过程安全性
• 数字式数据传输保证了数据安全
• 传感器中储存有传感器参数，操作简便
• 传感器记录负荷数据，通过 Memobase Plus CYZ71D 实现预维护
PH电极CPS11E-AA7BAA2功能与系统设计
pH 测量
pH 是介质酸碱度测量单位。电极玻璃覆膜上产生电化学电位， CPS11D-7BA21电位值取决于介质的 pH 值。H+离 子选择性聚积在外层膜上，产生电化学电位，即具有电位差的电化学分界层。内置 Ag/AgCl 参比 系统用作参比电极。
基于能斯特方程将电压测量值转换为相应的 pH 值。
整套测量系统包括：
• pH 电极 CPS11E
• 变送器，例如 Liquiline CM42、CM44x

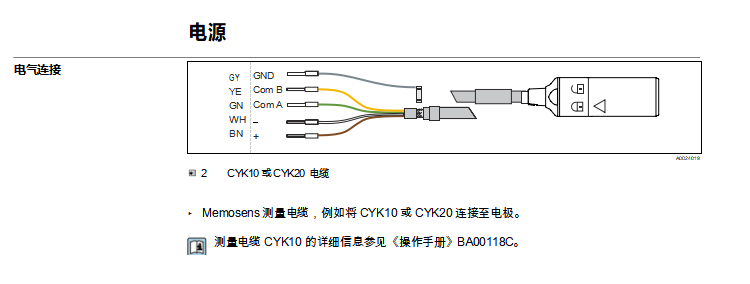

• Memosens 电缆 CYK10 或 CYK20
• 安装支架
• 浸入式安装支架，例如 Dipfit CPA111
• 流通式安装支架，例如 Flowfit CPA250
• 可伸缩式安装支架，例如 Cleanfit CPA871
• 固定式安装支架，例如 Unifit CPA842
根据实际工况可选配：
全自动清洗和标定系统，例如 Liquiline Control CDC90

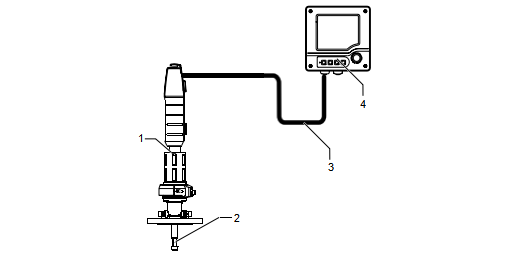

1 pH 测量系统示例
1 Cleanfit CPA871 可伸缩式安装支架
2 pH 电极 CPS11E
3 Memosens 电缆 CYK10
4 Liquiline M CM42 两线制防爆型变送器
可靠性 可靠性
操作简单
Memosens 数字式传感器内置电子部件，PH电极CPS11E-AA7BAA2储存标定参数和其他信息（例如：总运行小时数或极端 工况下的累计工作小时数）。 一旦传感器成功连接变送器，传感器参数立即自动传输至变送器
中，用于计算当前测量值。由于标定参数储存在传感器中，因此，传感器标定和调节可以在非测 量点处执行。优点如下：
• 标定在最优实验室条件下轻松进行，提高了标定质量。
• 简单快速更换预标定传感器，显著提升了测量点的有效工作时间。
• 基于保存的传感器参数可以精准确定维护间隔时间，实现预维护。
• 传感器历史数据保存在外部数据存储单元和计算软件中，例如 Memobase Plus CYZ71D。
• 基于传感器操作信息记录主动评估传感器是否需要更换。
抗干扰能力
数字式CPS11D-7BA21电极数据传输保证了数据安全
Memosens 技术数字化处理传感器中保存的测量值，并通过非接触方式将数值传输至变送器，无 干扰。优点如下：
• 电极故障，或电极和变送器间的连接中断时，可靠检测并发出错误信息。
• 可靠检测并报告测量点的可用性。
安全性
最高过程安全性
Memosens 通过非接触式连接传输测量值，保证最高过程安全性，优点如下：
• 消除了潮湿引起的测量问题：
• 无接头腐蚀
• 测量值不受水汽的影响
• 变送器与介质隔离。不再需要考虑老系统中“对称系统的高阻抗”、“不对称系统”或阻抗转换器对 测量的影响。
• 数字式测量值传输的屏蔽措施保证了电磁兼容安全性（EMC）。
• 采用本安电子部件，允许在危险区中使用。所有部件（例如电极、电缆和变送器）均通过防爆 认证，使用灵活。
输入
测量变量
pH 值
温度
测量范围
A 类应用
• pH：1 … 12
• 温度： –15 … 80 °C (5 … 176 °F)
B 类应用
• pH：0 … 14
• 温度：0 … 135 °C (32 … 275 °F)
F 类应用
• pH：0 … 10
• 温度：0 … 70 °C (30 … 158 °F)
注意工艺操作条件。
性能参数
参比系统 Ag/AgCl 参比引线，盐桥电解液：带改良型凝胶（3M KCl），不含 AgCl（参比系统 TA）
• 禁止倒装电极。
• 水平倾斜角度不得小于 15°。
务必确保水平倾斜角不小于 15°;否则，电极内部会出现气泡。这将导致玻璃膜和参比引线接触不 良。
|
|
A0028039
3 水平方向上的倾斜安装角范围，不得小于 15°
A 允许安装角度
B 禁止安装角度
|
安装指南 |
• 旋转安装电极前，首先需要检查确保安装支架上的螺纹接头、O 型圈和密封面洁净无损，功能 正常。 • 注意安装支架《操作手册》中的安装指南。 ‣ 拧入并手动拧紧电极，扭矩为 3 Nm (2.21 lbf ft)（此处规格参数仅适用 Endress+Hauser 安装 支架）。
PH电极CPS11E-AA7BAA2环境条件 |
|
环境温度范围 |
注意 存在霜冻损坏风险！ ‣ 温度低于–15 °C (5 °F) 时，禁止使用电极。 |
|
储存温度 |
0 … 50 °C (32 … 122 °F) |
|
防护等级 |
IP 68（测试条件：10 m (33 ft)水柱，25 °C (77 °F)，45 天，1 M KCl） |
电磁兼容性（EMC） 干扰发射和抗干扰能力符合 EN 61326-1: 2013 标准
过程条件
|
过程温度范围 |
A 类应用： B 类应用： F 类应用： |
–15 … 80 °C (5 … 176 °F) 0 … 135 °C (32 … 275 °F) 0 … 70 °C (32 … 158 °F) |
过程压力范围
A 类应用和 B 类应用：
F 类应用：
0.8 … 17 bar (11.6 … 246.5 psi)（绝压）
0.8 … 7 bar (11.6 … 101.5 psi)（绝压）
|

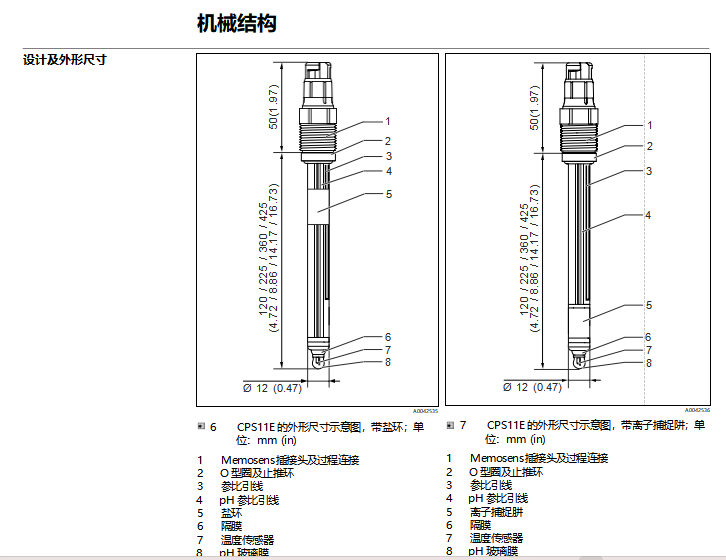

电极杆长度 |
120 mm (4.72 in) |
225 mm (8.86 in) |
360 mm (14.17 in) |
425 mm (16.73 in) |
|
重量 |
40 g (1.4 oz) |
60 g (2.1 oz) |
90 g (3.2 oz) |
100 g (3.5 oz) |
|
材质 |
电极杆 pH 玻璃膜 金属引线 开孔隔膜 O 型圈 过程接头 铭牌 |
过程玻璃 A 型、B 型、F 型 Ag/AgCl PTFE，耐受高温消毒 FKM 玻纤增强 PPS 金属氧化物陶瓷 |
|
温度传感器 |
NTC 30K |
|
|
插接头 |
Memosens 插接头，用于非接触式数字信号传输，耐受 16 bar (232 psi)压力 |
|
过程连接
Pg 13.5
