水分析变送器CM442-AAM2A2F010A+AK
用于工业和环境领域中的过程监测和控制
应用
• 水和污水测量 • 电厂
• 化工行业
• 其他工业应用
优势
• 高使用灵活性：
• 最多可以连接 8 路 Memosens 数字式传感器
• 配备算数功能，用于计算新测量值
• 数字现场总线通信（HART、PROFIBUS、Modbus、 Ethernet/IP、PROFINET）和内置网页服务器
• 可选清洗功能、控制器和报警继电器
• 可选数字量或模拟量输入/输出
• Liquiline、采样仪和分析仪平台的所有产品均采用标准化操 作方法，具有最高过程安全性
• 调试迅速：
• Memosens 技术：传感器允许在实验室中标定，即插即 用
• LiquilineCM442 变送器已经过预设置
• 轻松实现功能扩展和优化
• 最小库存需求：
• 跨平台模块化理念（例如：同一模块适用于不同平台， 无需考虑参数）
• 集成至 FieldCare 和 W@M 中，实现高效资产管理
输出
取决于设备型号：
• 2 路 0/4...20 mA 有源信号，相互电气隔离，且与传感器回路电气隔离
• 4 路 0/4...20 mA 有源信号，相互电气隔离，且与传感器回路电气隔离
• 6 路 0/4...20 mA 有源信号，相互电气隔离，且与传感器回路电气隔离
• 8 路 0/4...20 mA 有源信号，相互电气隔离，且与传感器回路电气隔离
• 可选 HART 通信（仅通过电流输出 1:1）
无源数字量输出
|
电气参数 |
• 无源信号 • 集电极开路，最大电压 30 V，最大电流 15 mA • 最大压降 3 V |
|
外接电源 |
采用现场外接电源和使用现场数字量输入信号时： 最小推荐外接供电电压：3 V + VIHmin （VIHmin ：最小允许输入电压（高电平输入电压信号）） |
|
最小脉冲宽度：500 µs (1 kHz) |
|
|
电气参数 • 电气隔离 • 未经调制，24 V DC • 最大 50 mA（每个 DIO 模块） |
|
|
测试电压 |
500 V |
电缆规格 Max. 2.5 mm2 (14 AWG)
有源电流输出
|
信号范围 |
0...23 mA 2.4...23 mA，适用于 HART 通信 |
|
信号特征 |
线性信号 |
电气参数
输出电压
Max. 24 V
测试电压
500 V
电缆规格
电缆类型
建议使用屏蔽电缆
电缆规格
Max. 2.5 mm2 (14 AWG)
继电器输出
继电器类型
• 1 个单针可切换触点(报警继电器)
• 2 或 4 个单针可切换触点(可选带扩展模块)
最大负载
• 报警继电器：0.5 A
• 其他继电器：2.0 A
继电器开关容量
电源
取决于变送器型号：
• 100...230 VAC，50/60 Hz
最大允许波动供电电压：标称电压的± 15 %
• 24 VAC/DC，50/60 Hz
最大允许波动供电电压：标称电压的+ 20/- 15 %
CM444 和 CM448
取决于变送器型号，：
• 100...230 VAC，50/60 Hz
最大允许波动供电电压：标称电压的± 15 %
• 24 V DC
最大允许波动供电电压：标称电压的+ 20/- 15 %
注意
设备不带电源开关！
‣ 必须在设备安装位置附近安装断路保护器。
‣ 断路保护器必须是开关或电源开关，且必须标识为设备的断路保护器。
‣ 对于 24 V 设备，电源必须通过双层或增强绝缘措施与危险带电电缆隔离。
功率消耗
CM442
取决于供电电压
• 100...230 VAC 和 24 VAC： 最大 55 VA
• 24 V DC：
最大 22 W
CM444 和 CM448
取决于供电电压
• 100...230 V AC： 最大 73 VA
• 24 V DC：
最大 68 W

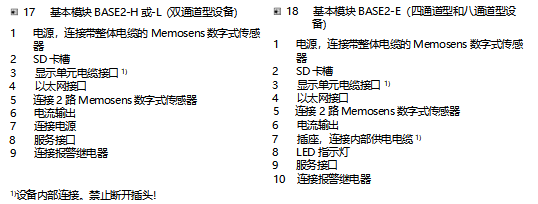

电气连接

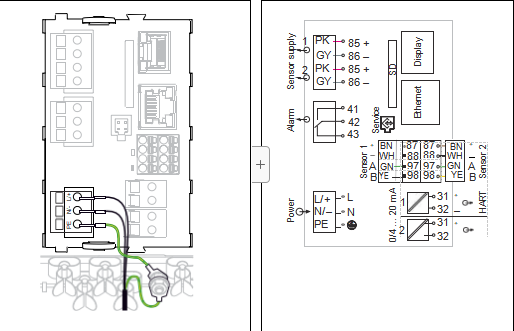

CM442 电源接线
