余氯变送器CCM223-EK0005
应用领域
Liquisys 余氯变送器CCM223-EK0005是一个标准的余氯测量变送器，并能测量PH用来补偿余氯测量。凭借合理性的设计、测量过程和传感器的自检，它能提升操作安全性。无论从众多的硬件和软件模块中如何选择，例如继电器和总线通信，它都能完全适应测量任务。它还允许随时对变送器进行升级，它简单的菜单和出厂校准使配置和操作方便快捷。
Liquisys CCM223变送器可与模拟式总氯、余氯、二氧化氯和pH电极配套使用，适用于以下行业：
水&污水
- 消毒过程控制和监测
- 采用膜技术进行海水淡化
-泳池
-气体洗涤器
食品&饮料
- 过程用水的消毒
电厂
- 冷却水消毒
Liquisys CCM223-EK0005 采用以下通信协议和接口：
0/4...20mA
HART
PROFIBUS DP
PROFIBUS PA
优势
更高的操作安全性：持续的过程检查系统、用户化的报警设置、标定真实性检查
可靠的氯和pH控制：电流输入用于带控制器关闭功能的流量监控，或用于前馈控制
方便的操作和服务：直观的用户界面、简单的氯和pH标定、手动触点控制
减少维护工作量：由报警和限位开关触发自动清洗功能（带Chemoclean）
适用于各种应用场合：多种扩展形式，如P(ID)控制器、计时器等，适用于所有工艺过程
功能与系统设计
|
基本型变送器 (EK 型 ) 的特点 |
余氯、二氧化氯和总氯测量 通过菜单选择传感器。可以选择同时显示温度值，也可以隐藏显示。EP 型变送器的附加功能可以 同时显示 pH/ORP 测量值。 标定 CCS140/141 余氯传感器和 CCS240/241 二氧化氯传感器无零点电流，仅需进行单点标定。通过 输入 DPD 参比测量值进行单点标定。 输入 DPD 参比测量值进行 CCS120 总氯传感器的标定。此外，还可以进行 CCS120 的零点标定 ( 建议在 0.1 mg/l 以下标定 )。 设置 需要针对应用条件和操作人员定义不同的报警信号。因此，可以针对每一个故障设置相对应的变 送器报警触点和故障电流。通过此方法可以取消不需要的或非期望的报警信号，最多可以设置四 个触点开关，用作限位开关 ( 同样适用于温度 )、P(ID) 控制器、或清洗功能。 直接进行手动触点设置 ( 通过菜单设置实现 )，可以快速设置限位触点、控制触点和清洗功能触 点，并可以对偏差进行快速修正。 变送器和模块的序列号和订货号可以显示在显示屏上。 |
|
扩展软件包 (ES 型 ) 的 附加功能 |
电流输出设置 输出量程较大，且仍需要确保指定量程范围内的高分辨率输出时，可以通过表格进行电流输出设 置。可以使用非线性曲线或平方根曲线。 余氯测量的手动 pH 补偿 使用电流法传感器测量余氯时，不受介质 pH 值的影响，而用于标定的 DPD 参比测量与介质的 pH 值相关。 手动 pH 补偿表示仪表适用于缓慢变化的 pH 值测量。 过程检测系统 (PCS) 包括两个相互独立的安全功能： • 通过监控合理测量值与不合理测量值之间的限位差值 ( 例如：报警阀值 ) 检测不受控的过程故 障。 • 通过控制器监控功能 ( 例如：监控可自由调节的参数、最大允许间隔时间和参比值超上限或下 限 ) 检测受控的过程故障。 在线检测 在指定时间间隔内，如传感器信号未发生变化，在线检测功能将触发报警信号。可能是由于堵塞、 失效、与过程分离等原因造成的。 |
|
变送器 (EP 型 ) 的附加功能 |
pH/ORP 测量 ( 可选 ) 变送器还可以进行 pH/ORP 测量，且允许控制过程中的 pH 值。 自动 pH 补偿使变送器能测量随频率变化的 pH 值。 |
|
第二电流输出 |
第二电流输出可以设置为温度、主要测量值 ( 余氯、二氧化氯、总氯 ) 或动作变量。 |
电流输入
余氯变送器CCM223-EK0005的电流输入具有以下两种功能：低于流速下限或主流量故障时控制器自动切断功能和前馈 控制功能。两种功能可以同时起效。
CCM223-EK0005测量系统
完整的测量系统包括：
类型一 ( 余氯和二氧化氯测量 )
• Liquisys M CCM223 或 CCM253 变送器
• CCS140/141 覆膜式余氯传感器、CCS240/241 二氧化氯传感器、963 开放式余氯传感器
• CCA250 流通式安装支架 ( 使用 963 传感器时，可忽略 ) 可选配件：
• pH/ORP 电极
• INS 感应式接近开关，流量监控用 ( 使用 963 传感器时，可忽略 )
• CMK 延长电缆，余氯测量用
• CYK71 延长电缆，pH/ORP 测量用
• MK 延长电缆，INS 感应式接近开关用
• VBC 接线盒
类型二 ( 总氯测量 )
• Liquisys M CCM223 或 CCM253 变送器
• CCS120 总氯传感器
• CCA250 流通式安装支架或 CYA112 浸入式安装支架
• CPK9 专用测量电缆，带等电势 (PM) 线芯 可选配件：
• pH/ORP 电极
• INS 感应式接近开关，流量监控用 ( 使用浸入式安装支架时，可忽略 )
• CMK 延长电缆 ( 带等电势 (PM) 线芯 )，余氯测量用
• CYK71 延长电缆，pH/ORP 测量用
• MK 延长电缆，INS 感应式接近开关用
• VBC 接线盒

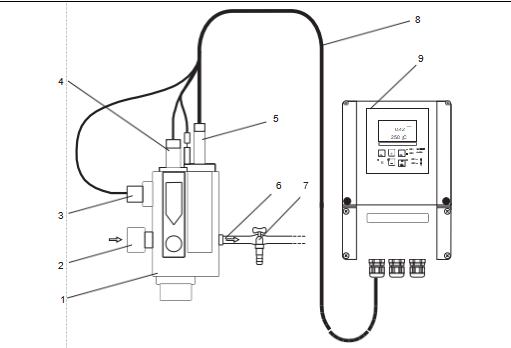

带流通式安装支架的测量系统示意图
1 CCA250 流通式安装支架 6 介质出口
2 介质入口 7 取样口
3 感应式接近开关，流量监控用 8 测量电缆
4 pH/ORP 电极的安装位置 9 变送器
5 余氯传感器
