溶解氧电极COS61-A1F0

COS61-A1F0应用领域

Oxymax COS61是高性能的溶解氧传感器，提供快速、精确和无漂移测量。具有低维护量、高适用性和简单操作等特点。传感器长期稳定荧光层具有氧选择性(无干扰)，确保始终可靠测量。

Oxymax COS61 用于溶解氧浓度测量：

污水处理厂：
- O2 曝气池控制
- 过程水处理和监测

自来水厂：
- 饮用水状态监测（富氧，防腐，等）
- 河流、湖泊或海水水质监测

公用工程：
- O2 生物处理控制
- 过程水处理和监测

鱼塘：
- O2 生长条件控制

COS61-A1F0优势

维护需求少，广泛适用

快速、无漂移测量，用于精确曝气控制和过程监测

长期稳定测量，提高过程安全性

优越的测量性能，可用于各类爆气过程(SBR, Anamox,等)

无需化学试剂：无需电解液处理

可以便捷地将测量点更改为荧光法技术，与COS31和COS41兼容

COS61-A1F0测量原理

传感器结构

氧敏感分子（记号体）集成在光学活性层（荧光层）中。

荧光层、光学隔离层和保护层依次叠加在载板上。保护层直接接液。

传感器光学部件位于载板下方，即荧光层下方。

测量过程（淬灭原理）

传感器插入至介质中时，介质和荧光层之间迅速建立氧分压平衡。

1.   传感器光学部件向荧光层发出绿色光脉冲信号。

2.   记号体发出红色光脉冲信号进行响应。

   响应信号的持续时间和强度与氧浓度和氧分压直接相关。

在无氧介质中响应信号持续时间长，信号强度强。

氧分子掩蔽记号体分子。因此响应信号持续时间变短，信号强度变弱。

测量结果

‣   传感器返回的信号与介质中的溶解氧浓度相关。

可以固定设置大气压力，或者通过其他传感器输入大气压力。传感器内部自动记录介质温度。溶 解氧计算过程中将考虑这两项参数。

传感器输出温度和氧分压测量值，以及原始测量值。原始测量值等于荧光衰减时间，在空气中约 为 20 μs，在无氧介质中约为 60 μs。

COS61-A1F0测量系统

COS61D

整套测量系统包括：

• Oxymax COS61D 溶解氧传感器

带整体电缆（配备线鼻子或 M12 插头，取决于具体订购型号）

• Liquiline CM44x 多通道变送器

• 安装支架，例如 COA250 流通式安装支架、CYA112 浸入式安装支架或 COA451 可伸缩式安装 支架

可选：

• 浸入式安装的 Flexdip CYH112 安装支座

• CYK11 延长电缆，连接接线盒

• 清洗系统

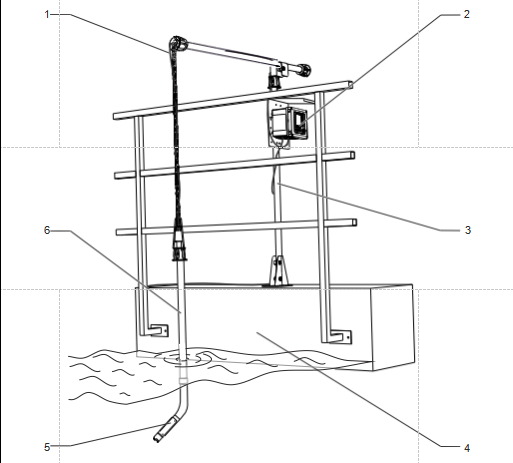

 1   安装有 COS61D 传感器的测量系统示意图

1   传感器电缆

2   Liquiline CM44x 变送器    3         Flexdip CYH112 安装支座

4  池边，带护栏

5  Oxymax COS61D 溶解氧传感器

6  Flexdip CYA112 安装支架

测量范围

20 °C (68 °F)和 1013 hPa (15 psi)条件下的测量范围

与 Liquiline CM44x、CM44xR、CM44P 或 Liquisys COM2x3-W 搭配使用：

• 0...20 mg/l

• 0...400 hPa

• 0...200 % SAT

A0042837
