多参数多通道水分析变送器CM442/CM444/CM448安装条件

多参数多通道水分析变送器CM442/CM444/CM448端子接线图

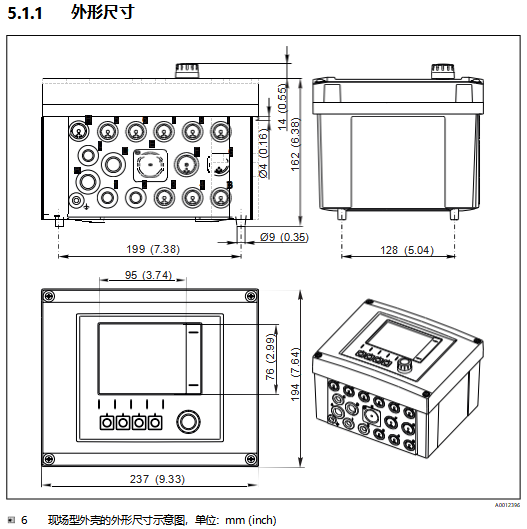

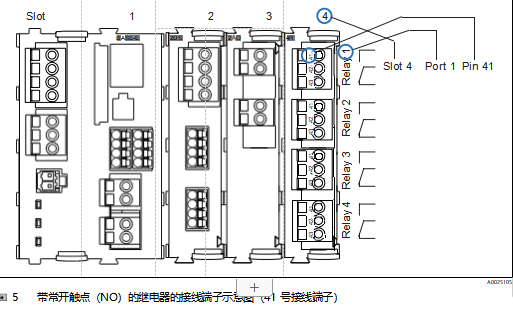

 唯一的接线端子命名规则：

插槽号:端口号:接线端子号

实例：继电器的常开触点（NO）

仪表带 4 路数字式传感器输入、4 路电流输出和 4 路继电器

• 基本模块 BASE-E（包含 2 路传感器输入、2 路电流输出）

• 2DS 模块（2 路传感器输入）

• 2AO 模块（2 路电流输出）

• 4R 模块（4 路继电器）

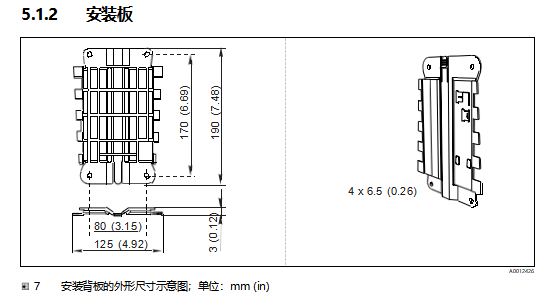

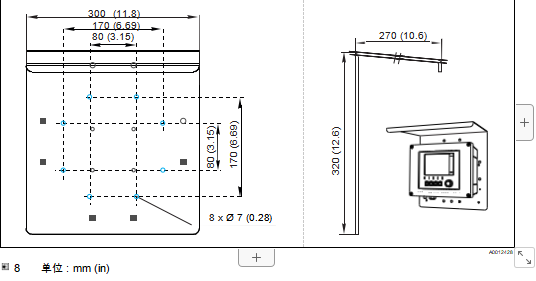

5.1.3      防护罩

注意

气候条件的影响（雨、雪、直接日晒等）

变送器无法正常工作，甚至出现整体故障！

‣  户外安装设备时，必须同时安装防护罩（参见“附件”章节）。

多参数多通道水分析变送器CM442/CM444/CM448安装测量设备

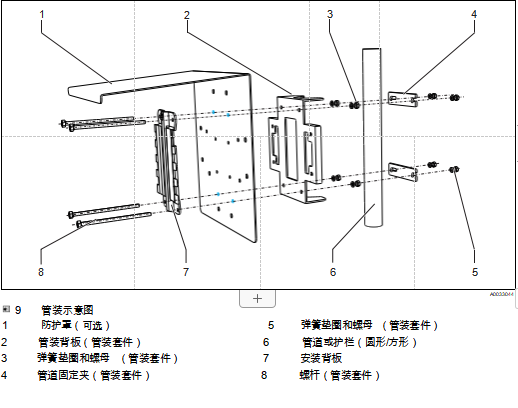

5.2.1      管装

需要在管道、立柱或护栏上（方形或圆形、固定长度为 20...61 mm (0.79...2.40")） 安装设备时，需要使用管装套件（可选）。

1.   将设备安装在安装背板上。

2.   使得设备沿安装导轨上的导向槽向下滑动，直至啮合到位。

5.2.2     盘装

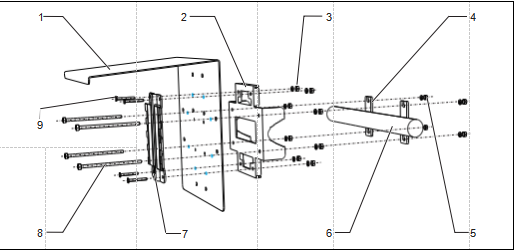

 12    导轨安装示意图

1          防护罩（可选）                                                    6           管道或护栏（圆形/方形）

2          管装背板（管装套件）                                          7          安装背板

3          弹簧垫圈和螺母  （管装套件）                             8           螺杆（管装套件）

4          管道固定夹（管装套件）                                      9          螺丝（管装套件）

5          弹簧垫圈和螺母  （管装套件）
